ZJQ-7500
|

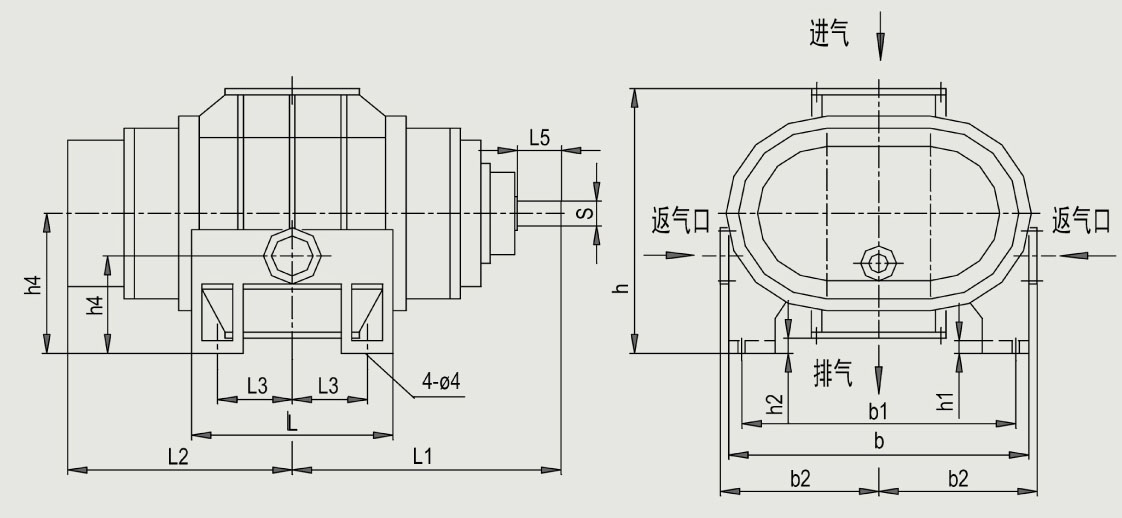

型號 |
a |
a1 |
a2 |
a3 |
b |
b1 |
b2 |
h |
h1 |
h2 |
h3 |
h4 |
K |
DN |
D1 |
D2 |
H |
dN |
d1 |
d2 |
G |
S |
L |
|
ZJQ-150 |
210 |
410 |
330 |
72.5 |
370 |
310 |
210 |
385 |
25 |
25 |
205 |
165 |
Φ14 |
100 |
145 |
165 |
8-M8 |
63 |
110 |
130 |
4-M8 |
42 |
60 |
|
ZJQ-300 |
280 |
510 |
415 |
90 |
520 |
440 |
275 |
470 |
25 |
30 |
250 |
168 |
Φ20 |
160 |
200 |
225 |
8-M10 |
100 |
145 |
165 |
8-M8 |
50 |
80 |
|
ZJQ-300A |
280 |
510 |
415 |
90 |
520 |
440 |
275 |
470 |
25 |
30 |
250 |
168 |
Φ20 |
160 |
200 |
225 |
8-M10 |
100 |
145 |
165 |
8-M8 |
50 |
80 |
|
ZJQ-450 |
390 |
650 |
520 |
140 |
650 |
560 |
335 |
600 |
30 |
40 |
320 |
235 |
Φ22 |
200 |
260 |
285 |
12-M10 |
100 |
145 |
165 |
8-M8 |
60 |
100 |
|
ZJQ-600 |
390 |
650 |
520 |
140 |
650 |
560 |
335 |
600 |
30 |
40 |
320 |
235 |
Φ22 |
200 |
260 |
285 |
12-M10 |
100 |
145 |
165 |
8-M8 |
60 |
100 |
|
ZJQ-900 |
480 |
485 |
745 |
180 |
780 |
650 |
450 |
750 |
40 |
30 |
400 |
270 |
Φ25 |
250 |
310 |
335 |
12-M10 |
160 |
200 |
225 |
8-M10 |
75 |
140 |
|
ZJQ-1200 |
480 |
485 |
745 |
180 |
780 |
650 |
450 |
750 |
40 |
50 |
400 |
270 |
Φ25 |
250 |
310 |
335 |
12-M10 |
160 |
200 |
225 |
8-M10 |
75 |
140 |
|
ZJQ-1800 |
730 |
870 |
747 |
300 |
780 |
650 |
450 |
750 |
40 |
50 |
400 |
270 |
Φ25 |
320 |
395 |
425 |
12-M12 |
160 |
200 |
225 |
8-M10 |
75 |
140 |
|
ZJQ-2500 |
780 |
880 |
1040 |
290 |
1160 |
1060 |
590 |
1060 |
50 |
60 |
560 |
390 |
Φ28 |
400 |
480 |
510 |
16-M12 |
160 |
200 |
225 |
8-M10 |
100 |
170 |
|
ZJQ-3750 |
780 |
880 |
1040 |
290 |
1160 |
1060 |
590 |
1060 |
50 |
60 |
560 |
390 |
Φ28 |
400 |
480 |
510 |
16-M12 |
160 |
200 |
225 |
8-M10 |
100 |
170 |
|
ZJQ-7500 |
1070 |
1221 |
1085 |
400 |
1830 |
1700 |
925 |
1465 |
70 |
75 |
770 |
505 |
Φ34 |
500 |
580 |
610 |
16-M12 |
200 |
260 |
285 |
12-M10 |
105 |
170 |
|
ZJQ-10000 |
1070 |
1221 |
1085 |
400 |
1830 |
1700 |
925 |
1465 |
70 |
75 |
770 |
505 |
Φ34 |
500 |
580 |
610 |
16-M12 |
200 |
260 |
285 |
12-M10 |
105 |
170 |

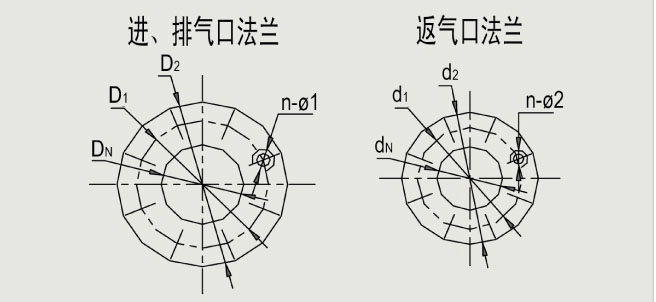

注：ZJQ-7500/ZJQ-10000羅茨真空泵的進(jìn)排氣口法蘭尺寸不相同，上表給出的是進(jìn)氣口法蘭尺寸
ZJQ-7500/ZJQ-10000羅茨真空泵的排氣口法蘭尺寸與ZJQ-3750羅茨真空泵的進(jìn)排氣口法蘭一致
